Popis

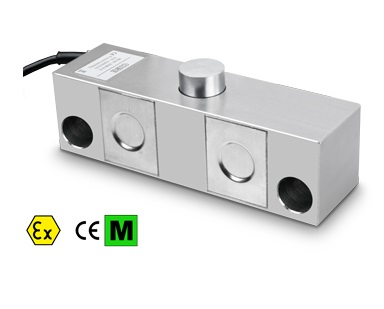

Smykový snímač zatížení Dini Argeo DSBI – C4 10000 – 30000 kg
HLAVNÍ RYSY
- TŘÍDA PŘESNOSTI C4
- KONSTRUKCE Z NEREZOVÉ OCELI 17-4 PH
- OCHRANA IP68
- KAPACITY OD 10000 DO 30000 kg
- STÍNĚNÝ PŘIPOJOVACÍ KABEL
- TESTOVACÍ CERTIFIKÁT K DISPOZICI NA VYŽÁDÁNÍ
TECHNICKÉ VLASTNOSTI
- Minimální interval ověření snímače zatížení: Vmin = EMax / 10 000
- Kombinovaná chyba 0,03 % výstupu v plném měřítku (F.S.)
- Výstup v plném rozsahu: 2 mV/V +/- 0,1 %
- Vliv teploty na nulu: 0,00116 % /°C
- Vliv teploty na plný výkon: 0,00097 % /°C
- Kompenzovaný rozsah teplot: -10°C/+40°C
- Rozsah provozních teplot: -30°C/+85°C
- Chyba tečení po 30 minutách: <0,02 % F.S.
- Maximální tolerované budicí napětí: 15 VDC
- Vstupní odpor: 700 ± 7 Ohm
- Výstupní odpor: 700 ± 7 Ohm
- Nulový zůstatek: +/- 1 % F.S.
- Izolační odpor: >5000 MOhm
- Bezpečné přetížení: 150 % F.S.
- Maximální přetížení: 300 % F.S.
- 6-žilový stíněný kabel, délka 15m
Datový list v PDF: Dini Argeo DSBI – C4
Kategorie produktu: Tenzometrické snímače zatížení, Snímače ohybové a smykové
MAIN FEATURES
- C4 PRECISION CLASS
- 17-4 PH STAINLESS STEEL CONSTRUCTION
- IP68 PROTECTION
- MAX. CAPACITIES FROM 10000 TO 30000 kg
- SHIELDED CONNECTION CABLE
- TEST CERTIFICATE AVAILABLE UPON REQUEST
MAIN FEATURES
- Minimum load cell verification interval: Vmin = EMax / 10.000
- Combined error 0,03% of Full Scale Output (F.S.)
- Full Scale Output: 2mV/V +/- 0,1%
- Temperature effect on zero: 0,00116% /°C
- Temperature effect on full scale output: 0,00097% /°C
- Compensated Temperature Range: -10°C/+40°C
- Operating Temperature Range: -30°C/+85°C
- Creep error after 30 minutes: <0,02% F.S.
- Maximum tolerated excitation voltage: 15 VDC
- Input Resistance: 700 ± 7 Ohm
- Output Resistance: 700 ± 7 Ohm
- Zero Balance: +/- 1% F.S.
- Insulation Resistance: >5000 MOhm
- Safe Overload: 150% F.S.
- Ultimate Overload: 300% F.S.
- 6-wire shielded cable, 15m long
