Popis

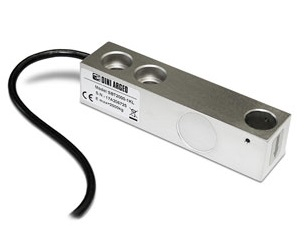

Smykový snímač zatížení Dini Argeo SBT 500 – 2000 kg
HLAVNÍ RYSY
- C3 TŘÍDA PŘESNOSTI
- PONIKLOVANÁ KONSTRUKCE
- TĚSNĚNÍ V NÁDOBÍ, OCHRANA IP67
- KAPACITY OD 500 DO 2000 kg
- STÍNĚNÝ PŘIPOJOVACÍ KABEL
- TESTOVACÍ CERTIFIKÁT K DISPOZICI NA VYŽÁDÁNÍ
TECHNICKÉ VLASTNOSTI
- Minimální interval ověření snímače zatížení Vmin = EMax / 10 000
- Maximální počet ověřovacích intervalů nLC = 3000
- Kombinovaná chyba 0,017 % výstupu v plném rozsahu (F.S.)
- Nelinearita ± 0,02 % FS
- Hystereze ± 0,02 % FS
- Opakovatelnost ± 0,01 % FS
- Výstup v plném rozsahu 2 mV/V ± 0,5 %
- Nulová bilance ± 1 % FS
- Kompenzovaný rozsah teplot -10°C/+50°C.
- Rozsah provozních teplot -20°C/+60°C.
- Chyba tečení po 30 minutách <0,02 % F.S.
- Maximální tolerované budicí napětí 15 Vdc
- Vstupní odpor 380 ± 20 Ohm
- Výstupní odpor 350 ± 5 Ohm
- Izolační odpor >5000 MOhm
- Bezpečné přetížení 150% F.S.
- Maximální přetížení 300% F.S.
Datový list v PDF: Dini Argeo SBT
Kategorie produktu: Tenzometrické snímače zatížení, Snímače ohybové a smykové
6-žilový stíněný kabel, délka 3,5 m, průměr 5 mm
MAIN FEATURES
- C3 PRECISION CLASS
- NICKEL-PLATED CONSTRUCTION
- POTTED SEAL, IP67 PROTECTION
- MAX. CAPACITIES FROM 500 TO 2000 kg
- SHIELDED CONNECTION CABLE
- TEST CERTIFICATE AVAILABLE UPON REQUEST
TECHNICAL FEATURES
- Minimum load cell verification interval Vmin = EMax / 10.000
- Maximum number of verification intervals nLC = 3000
- Combined error 0,017% of Full Scale Output (F.S.)
- Nonlinearity ± 0.02% FS
- Hysteresis ± 0.02% FS
- Repeatability ± 0.01% FS
- Full Scale Output 2mV/V ± 0.5%
- Zero balance ± 1% FS
- Compensated Temperature Range -10°C/+50°C.
- Operating Temperature Range -20°C/+60°C.
- Creep error after 30 minutes <0,02% F.S.
- Maximum tolerated excitation voltage 15 Vdc
- Input Resistance 380 ± 20 Ohm
- Output Resistance 350 ± 5 Ohm
- Insulation Resistance >5000 MOhm
- Safe Overload 150% F.S.
- Ultimate Overload 300% F.S.
- 6-wire shielded cable, 3.5m long, 5 mm diameter
