Popis

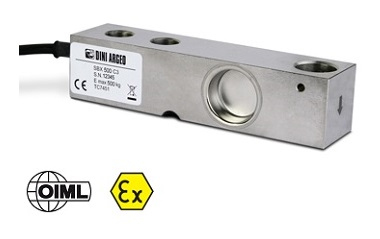

Smykový snímač zatížení Dini Argeo SBX-1KL 500 – 2500 kg
HLAVNÍ RYSY
- TŘÍDA PŘESNOSTI C3
- NEREZOVÁ KONSTRUKCE S LASEROVÝM SVAŘOVÁNÍM
- OCHRANA IP68, IP69K NA VYŽÁDÁNÍ
- KAPACITY OD 500 DO 2500 kg
- STÍNĚNÝ PŘIPOJOVACÍ KABEL
- TESTOVACÍ CERTIFIKÁT POSKYTOVÁN JAKO STANDARD
TECHNICKÉ VLASTNOSTI
- Minimální interval ověření snímače zatížení Vmin = EMax / 10 000
- Maximální počet ověřovacích intervalů nLC = 3000
- Kombinovaná chyba 0,017 % výstupu v plném rozsahu (F.S.)
- Výstup v plném rozsahu 2 mV/V +/- 0,5 %
- Vliv teploty na nulu 0,002 % / °C
- Vliv teploty na plný výkon 0,002 % / °C
- Kompenzovaný rozsah teplot -10°C/+50°C
- Rozsah provozních teplot -20°C/+60°C
- Chyba tečení po 30 minutách 0,02 % F.S.
- Maximální tolerované budicí napětí 15 VDC
- Vstupní odpor 1100 ± 20 Ohm
- Výstupní odpor 1000 ± 20 Ohm
- Izolační odpor >5000 MOhm
- Bezpečné přetížení 150% F.S.
- Maximální přetížení 300% F.S.
- 6žilový stíněný kabel, délka 5 m, průměr 5 mm
Datový list v PDF: Dini Argeo SBX-1KL
Kategorie produktu: Tenzometrické snímače zatížení, Snímače ohybové a smykové
MAIN FEATURES
- C3 PRECISION CLASS
- STAINLESS STEEL CONSTRUCTION WITH LASER WELDING
- IP68 PROTECTION, IP69K UPON REQUEST
- MAX. CAPACITIES FROM 500 TO 2500 kg
- SHIELDED CONNECTION CABLE
- TEST CERTIFICATE PROVIDED AS STANDARD
TECHNICAL FEATURES
- Minimum load cell verification interval Vmin = EMax / 10.000
- Maximum number of verification intervals nLC = 3000
- Combined error 0,017% of Full Scale Output (F.S.)
- Full Scale Output 2mV/V +/- 0.5%
- Temperature effect on zero 0,002% / °C
- Temperature effect on full scale output 0,002% / °C
- Compensated Temperature Range -10°C/+50°C
- Operating Temperature Range -20°C/+60°C
- Creep error after 30 minutes 0,02% F.S.
- Maximum tolerated excitation voltage 15 VDC
- Input Resistance 1100 ± 20 Ohm
- Output Resistance 1000 ± 20 Ohm
- Insulation Resistance >5000 MOhm
- Safe Overload 150% F.S.
- Ultimate Overload 300% F.S.
- 6-wire shielded cable, 5m long, 5 mm diameter
