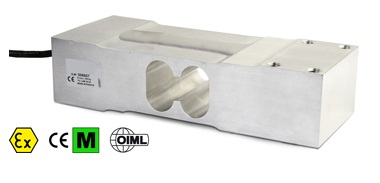

Snímač zatížení Single Point Dini Argeo SPBC 100 – 630 kg
HLAVNÍ RYSY
- C3 TŘÍDA PŘESNOSTI
- MIMO STŘED KOMPENZOVANÁ ZÁTĚŽ
- VYROBENO ZE SLITINY HLINÍKU
- OCHRANA IP65
- KAPACITY OD 100 DO 630 kg
- PRO PLOŠINY S ROZMĚRY DO 700 X 700 mm
- STÍNĚNÝ PŘIPOJOVACÍ KABEL
- CERTIFIKÁT OIML K DISPOZICI NA VYŽÁDÁNÍ
- TESTOVACÍ CERTIFIKÁT K DISPOZICI NA VYŽÁDÁNÍ
TECHNICKÉ VLASTNOSTI
- Minimální interval ověření snímače zatížení: Vmin = EMax / 10 000
- Maximální počet ověřovacích intervalů: nLC = 3000
- Výstup v plném rozsahu: 2 mV/V +/- 10 %
- Kombinovaná chyba: 0,017 % výstupu v plném rozsahu (F.S.)
- Vliv teploty na nulu: 0,0014 % /°C
- Vliv teploty na plný výkon: 0,0014 % /°C
- Kompenzovaný teplotní rozsah: -10°C/+40°C
- Rozsah provozních teplot: -20°C/+60°C
- Chyba tečení po 30 minutách: 0,025 % F.S.
- Maximální tolerované budicí napětí: 15 VDC
- Vstupní odpor: 410 ± 20 Ohm
- Výstupní odpor: 350 ± 5 Ohm
- Nulový zůstatek: +/-10 % F.S.
- Izolační odpor: >1000 MOhm
- Bezpečné přetížení: 150 % F.S.
- Maximální přetížení: 200 % F.S.
- Jmenovitý posun: < 1 mm
- SPBC 6-žilový stíněný kabel, 3 m dlouhý, 5 mm průměr
Datový list v PDF: Dini Argeo SPBC
Kategorie produktu: Tenzometrické snímače zatížení, Snímače zatížení Single Point
MAIN FEATURES
- C3 PRECISION CLASS
- OFF CENTER LOAD COMPENSATED
- MADE IN ALUMINIUM ALLOY
- IP65 PROTECTION
- MAX. CAPACITIES FROM 100 TO 630kg
- FOR PLATFORMS WITH DIMENSIONS UP TO 700 X 700 mm
- SHIELDED CONNECTION CABLE
- OIML CERTIFICATE AVAILABLE UPON REQUEST
- TEST CERTIFICATE AVAILABLE UPON REQUEST
TECHNICAL FEATURES
- Minimum load cell verification interval: Vmin = EMax / 10.000
- Maximum number of verification intervals: nLC = 3000
- Full Scale Output: 2mV/V +/- 10%
- Combined error: 0,017% of Full Scale Output (F.S.)
- Temperature effect on zero: 0,0014% /°C
- Temperature effect on full scale output: 0,0014% /°C
- Compensated Temperature Range: -10°C/+40°C
- Operating Temperature Range: -20°C/+60°C
- Creep error after 30 minutes: 0,025% F.S.
- Maximum tolerated excitation voltage: 15 VDC
- Input Resistance: 410 ± 20 Ohm
- Output Resistance: 350 ± 5 Ohm
- Zero Balance: +/-10% F.S.
- Insulation Resistance: >1000 MOhm
- Safe Overload: 150% F.S.
- Ultimate Overload: 200% F.S.
- Nominal displacement: < 1mm
- SPBC 6-wire shielded cable, 3m long, 5mm diameter
