Popis

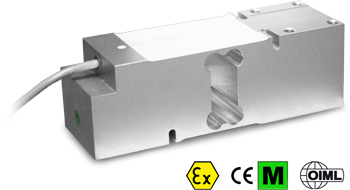

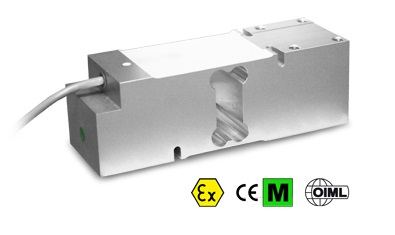

Snímač zatížení Single Point Dini Argeo SPM 100 – 500 kg
HLAVNÍ RYSY
- TŘÍDA PŘESNOSTI C3
- MIMO STŘED KOMPENZOVANÁ ZÁTĚŽ
- KONSTRUKCE Z HLINÍKOVÉ SLITINY
- OCHRANA IP67
- KAPACITY OD 100 DO 500 kg
- PRO PLOŠINY S ROZMĚRY DO 600 X 600 mm
- STÍNĚNÝ PŘIPOJOVACÍ KABEL
- CERTIFIKÁT OIML K DISPOZICI NA VYŽÁDÁNÍ
- TESTOVACÍ CERTIFIKÁT K DISPOZICI NA VYŽÁDÁNÍ
TECHNICKÉ VLASTNOSTI
- Minimální interval ověření snímače zatížení: Vmin = EMax / 10 000-15 000
- Maximální počet ověřovacích intervalů: nLC = 3000
- Citlivost: 2 mV/V ± 10 %
- Vliv teploty na nulu:
- od ±0,0093 % F.S./10K do ±0,0140 % F.S./10K
- Vliv teploty na plný rozsah:
- ±0,0117 % F.S./10K (-10°C/+20°C)
- ±0,0175 % F.S./10K (+20 °C/+40 °C)
- Kompenzovaný teplotní rozsah: -10°C/+40°C
- Rozsah provozních teplot: -10°C/+50°C
- Tečení při jmenovitém zatížení za 30 minut: 0,01 % F.S.
- Maximální budicí napětí bez poškození: 15 Vdc
- Vstupní odpor: 300..500 Ohm
- Výstupní odpor: 300..500 Ohm
- Izolační odpor: >2000 MOhm
- Mezní mechanické zatížení v provozu: 150 % F.S.
- Destruktivní zatížení: 300% F.S.
- Průhyb při jmenovitém zatížení: <0,5mm
- 6žilový stíněný kabel, délka 3 m, průměr 5mm
Datový list v PDF: Dini Argeo SPM
Kategorie produktu: Tenzometrické snímače zatížení, Snímače zatížení Single Point
MAIN FEATURES
- C3 PRECISION CLASS
- OFF CENTER LOAD COMPENSATED
- ALUMINIUM ALLOY CONSTRUCTION
- IP67 PROTECTION
- MAX. CAPACITIES FROM 100 TO 500 kg
- FOR PLATFORMS WITH DIMENSIONS UP TO 600 X 600 mm
- SHIELDED CONNECTION CABLE
- OIML CERTIFICATE AVAILABLE UPON REQUEST
- TEST CERTIFICATE AVAILABLE UPON REQUEST
TECHNICAL FEATURES
- Minimum load cell verification interval: Vmin = EMax / 10.000-15.000
- Maximum number of verification intervals: nLC = 3000
- Sensitivity: 2mV/V ± 10%
- Temperature effect on zero:
from ±0,0093 % F.S./10K to ± 0,0140 % F.S./10K - Temperature effect on Full Span:
±0,0117% F.S./10K (-10°C/+20°C)
±0,0175% F.S./10K (+20°C/+40°C) - Compensated Temperature Range: -10°C/+40°C
- Operating Temperature Range: -10°C/+50°C
- Creep at nominal load in 30 minutes: 0,01% F.S.
- Maximum excitation voltage without damage: 15 Vdc
- Input Resistance: 300..500 Ohm
- Output Resistance: 300..500 Ohm
- Insulation Resistance: >2000 MOhm
- Mechanical limit load in service: 150% F.S.
- Destructive load: 300% F.S.
- Deflection at nominal load: <0,5mm
- 6-wire shielded cable, 3m long, 5mm diameter
