Popis

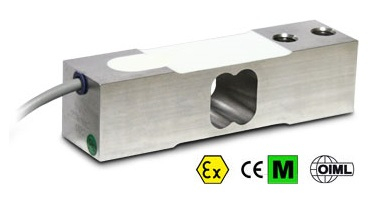

Snímač zatížení Single Point Dini Argeo SPSX 100 – 500 kg
HLAVNÍ RYSY
- C3 TŘÍDA PŘESNOSTI
- MIMO STŘED KOMPENZOVANÁ ZÁTĚŽ
- VYROBENO Z NEREZOVÉ OCELI 17-4 PH
- OCHRANA IP67
- KAPACITY OD 100 DO 500 kg
- PRO PLOŠINY S ROZMĚRY DO 600 X 800 mm
- STÍNĚNÝ PŘIPOJOVACÍ KABEL
- TESTOVACÍ CERTIFIKÁT K DISPOZICI NA VYŽÁDÁNÍ
TECHNICKÉ VLASTNOSTI
- Minimální interval ověření snímače zatížení: Vmin = EMax / 10 000-15 000
- Maximální počet ověřovacích intervalů: nLC = 3000
- Výstup v plném rozsahu: 2 mV/V +/- 10 %
- Vliv teploty na nulu:
- od ±0,0093 % F.S./10K do ±0,0140 % F.S./10K
- Vliv teploty na výstup v plném rozsahu:
- ±0,0117 % F.S./10K (-10°C/+20°C)
- ±0,0170 % F.S./10K (+20 °C/+40 °C)
- Kompenzovaný teplotní rozsah: -10°C/+40°C
- Rozsah provozních teplot: -10°C/+50°C
- Maximální tolerované budicí napětí: 15 VDC
- Vstupní odpor: 390 ± 15 Ohm
- Výstupní odpor: 359 ± 10 Ohm
- Izolační odpor (100V) >2000 MOhm
- Bezpečné přetížení: 150 % F.S.
- Maximální přetížení: 300 % F.S.
- Jmenovitý posuv: < 0,5 mm
- 6žilový stíněný kabel, délka 3 m, průměr 5 mm
Datový list v PDF: Dini Argeo SPSX
Kategorie produktu: Tenzometrické snímače zatížení, Snímače zatížení Single Point
MAIN FEATURES
- C3 PRECISION CLASS
- OFF CENTER LOAD COMPENSATED
- MADE IN 17-4 PH STAINLESS STEEL
- IP67 PROTECTION
- MAX. CAPACITIES FROM 100 TO 500 kg
- FOR PLATFORMS WITH DIMENSIONS UP TO 600 X 800 mm
- SHIELDED CONNECTION CABLE
- TEST CERTIFICATE AVAILABLE UPON REQUEST
TECHNICAL FEATURES
- Minimum load cell verification interval: Vmin = EMax / 10.000-15.000
- Maximum number of verification intervals: nLC = 3000
- Full Scale Output: 2mV/V +/- 10%
- Temperature effect on zero:
from ±0,0093% F.S./10K to ±0,0140% F.S./10K - Temperature effect on full scale output:
±0,0117% F.S./10K (-10°C/+20°C)
±0,0170% F.S./10K (+20°C/+40°C) - Compensated Temperature Range: -10°C/+40°C
- Operating Temperature Range: -10°C/+50°C
- Maximum tolerated excitation voltage: 15 VDC
- Input Resistance: 390 ± 15 Ohm
- Output Resistance: 359 ± 10 Ohm
- Insulation Resistance (100V) >2000 MOhm
- Safe Overload: 150% F.S.
- Ultimate Overload: 300% F.S.
- Nominal displacement: < 0.5 mm
- 6-wire shielded cable, 3m long, 5mm diameter
